Vezető Denso szelepszállítóként számos kérdéssel találkoztam a Denso arányos szelepek linearitásával kapcsolatban. Ebben a blogban kitérek arra, hogy mit jelent a linearitás a Denso arányos szelepekkel összefüggésben, miért számít, és hogyan hat a különböző alkalmazásokra.
Mi is pontosan a linearitás?
Egyszerűen fogalmazva, a Denso arányos szelep "linearitása" alapvetően az, hogy mennyire engedelmeskedik az Ön parancsainak. Leírja a pontos összefüggést a szelepnek küldött jel (például elektromos áram) és a szelep tényleges tevékenysége (például bizonyos mennyiségű folyadék vagy nyomás kiszorítása) között.
Képzeld el úgy, mint egy tökéletesen reagáló gázpedált egy autóban. Ha egy szelepnek tökéletes a linearitása, az azt jelenti, hogy ha megduplázza a bemeneti jelet, a szelep kimenete is pontosan megduplázódik. Sima, kiszámítható és egyenletes növekedés.
A matematika mögött (egyszerűsítve)
A mérnökök ezt a kapcsolatot általában egy alapvető egyenes képlettel fejezik ki:y = mx + b. Íme, mit jelent ez valójában magyarul:
ésa szelep tényleges teljesítménye (például az áramlási sebesség vagy a nyomás).
xaz a bemeneti jel, amelyet adsz neki.
ma vonal meredeksége, amely a szelep "érzékenységét" vagy erősítését jelenti.
ba metszéspont, vagyis az alapvonali kimenet, amikor egyáltalán nincs bemeneti jel.
Ahhoz, hogy egy Denso arányos szelepet tökéletesen lineárisnak lehessen tekinteni, két célpontot kell eltalálnia. Először is, amikor nulla jelet adsz neki, akkor nulla kimenetet kell adnia (értsdb = 0). Másodszor, az érzékenysége (m) értéke nem változhat attól függően, hogy hol tartózkodik a működési tartományában. Amígmállandó marad, a szelep simán és kiszámíthatóan reagál az elejétől a végéig, akár egy tökéletes egyenes vonal.
A linearitás jelentősége a Denso arányos szelepekben
A Denso arányos szelepek linearitása rendkívül fontos számos ipari és autóipari alkalmazásban.
Az ipari automatizálásban gyakran van szükség a folyadékáramlás vagy a nyomás pontos szabályozására. Például egy vegyi feldolgozó üzemben egy Denso arányos szelep használható a reaktáns reaktorba való áramlásának szabályozására. Ha a szelep nem lineáris, nehéz lesz pontosan megjósolni és szabályozni a rendszerbe belépő reagens mennyiségét. Ez inkonzisztens termékminőséghez, a folyamatok nem megfelelő hatékonyságához, sőt biztonsági kockázatokhoz vezethet.
Az autóiparban a Denso proporcionális szelepeket különféle rendszerekben használják, például üzemanyag-befecskendezéshez, sebességváltó-vezérléshez és hidraulikus fékezéshez. Az üzemanyag-befecskendező rendszerekben a linearitás biztosítja, hogy a motor a fojtószelep helyzetétől függően megfelelő mennyiségű üzemanyagot kapjon. A nem lineáris szelep miatt a motor túl dúsan vagy túl soványan járhat, ami rossz üzemanyag-fogyasztást, megnövekedett károsanyag-kibocsátást és csökkent motorteljesítményt eredményezhet.
A Denso arányos szelepek linearitását befolyásoló tényezők
A Denso arányos szelepek linearitását számos tényező befolyásolhatja.
1. Szelep kialakítása
A szelep belső kialakítása, beleértve a nyílás alakját, az orsó vagy a szelepszár típusát és az áramlási útvonalat, jelentős hatással lehet a linearitásra. Például egy rosszul megtervezett nyílású szelep bizonyos pontokon áramlási korlátozásokat tapasztalhat, ami nem lineáris áramlási jellemzőket eredményezhet.
2. Gyártási tűréshatárok
A gyártási folyamat során kis méretbeli eltérések léphetnek fel. Ezek a tűréshatárok befolyásolhatják a szelep teljesítményét és linearitását. Például, ha egy arányos szelep orsója nincs megmunkálva a megfelelő méretekre, akkor előfordulhat, hogy nem mozog simán a szeleptesten belül, ami nem lineáris reakciókat okoz.
3. Folyadék tulajdonságai
A szelep által szabályozott folyadék tulajdonságai, mint például a viszkozitás, a sűrűség és a hőmérséklet szintén befolyásolhatják a linearitást. A folyadék viszkozitásának változása például megváltoztathatja a szelepen keresztüli áramlási ellenállást, ami nemlineáris viselkedéshez vezethet.
4. Mágneses jellemzők
Mivel sok Denso proporcionális szelep elektromágneses működtetésű, a mágnesszelep mágneses tulajdonságai befolyásolhatják a linearitást. A mágneses térerősség, a hiszterézis és a telítés változásai miatt a szelep eltérhet a lineáris választól.
Denso arányos szelepek linearitásának mérése
A Denso arányos szelep linearitásának meghatározására többféle módszer alkalmazható.
1. Flow Testing
Az áramlási vizsgálat magában foglalja a folyadék áramlási sebességének mérését a szelepen keresztül különböző bemeneti jeleknél. Az adatokat ezután grafikonon ábrázoljuk, és a szelep linearitása kiértékelhető úgy, hogy a tényleges görbét egy ideális lineáris egyeneshez hasonlítjuk. Az ideális vonaltól való eltérések nemlinearitást jeleznek.
2. Nyomásvizsgálat
Az áramlásteszthez hasonlóan a nyomáspróba is méri a szelep kimeneti nyomását különböző bemeneti jeleknél. A nyomás-bemeneti jel kapcsolat elemzésével meghatározható a szelep linearitása.
3. Kalibrálás
A kalibrálás fontos folyamat a Denso proporcionális szelepek linearitásának biztosításához. A kalibrálás során a szelepet úgy állítják be, hogy minimalizálják a nemlinearitást, és biztosítsák, hogy megfeleljen a megadott teljesítménykritériumoknak.
Alkalmazások és a linearitás szerepe
Nézzünk meg közelebbről néhány konkrét alkalmazást, és azt, hogy a Denso arányos szelepek linearitása hogyan játszik döntő szerepet.
1. Üzemanyag-befecskendező rendszerek
A modern autómotorokban a Denso arányos szelepeket közös nyomócsöves üzemanyag-befecskendező rendszerekben használják. Ezek a szelepek nagy pontossággal szabályozzák az üzemanyag befecskendezését az égéstérbe. Ezeknek a szelepeknek a linearitása elengedhetetlen a pontos üzemanyag-adagoláshoz. A lineáris szelep gondoskodik arról, hogy a befecskendezett üzemanyag mennyisége egyenesen arányos legyen a motor igényeivel, ami optimális égést, jobb üzemanyag-hatékonyságot és csökkentett károsanyag-kibocsátást eredményez. További információért a Denso befecskendező szelepek alkatrészeiről látogassa meg a weboldaltValódi gyári közös nyomócsöves DENSO befecskendező szeleplemez 02 # szeleplemez alkalmas a 095000 - 5212 295040 - 6230 üzemanyag-befecskendezéshez, OEM minőség.
2. Hidraulikus rendszerek
A hidraulikus rendszerekben a Denso proporcionális szelepeket használják a hidraulikafolyadék áramlásának és nyomásának szabályozására. Lineáris szelepekre van szükség a hajtóművek, például hengerek és motorok egyenletes és pontos vezérléséhez. Például egy építőipari gépben egy lineáris arányos szelep biztosíthatja a gém egyenletes és pontos mozgását, javítva a művelet általános hatékonyságát és biztonságát.
3. Ipari folyamatirányítás

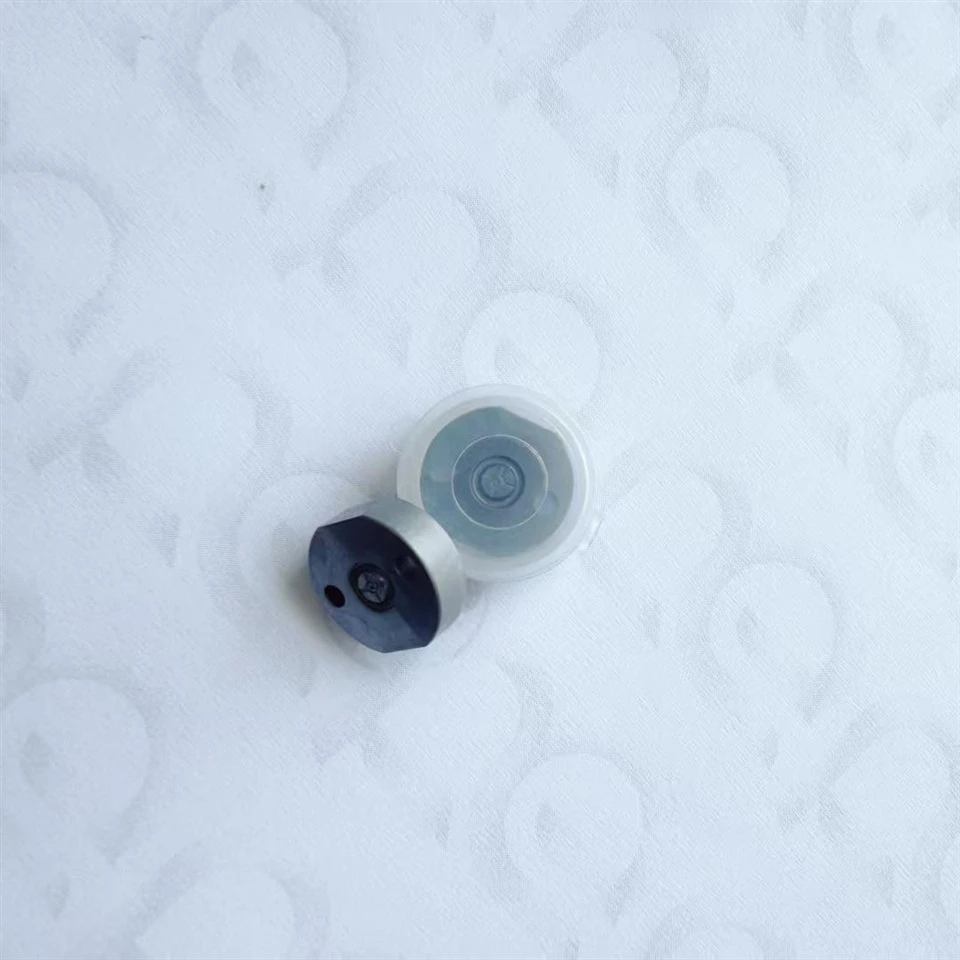

Az olyan ipari folyamatokban, mint az élelmiszer- és italgyártás, a gyógyszergyártás és a vízkezelés, a Denso proporcionális szelepeket a különféle folyadékok áramlásának szabályozására használják. Ezeknek a szelepeknek a linearitása kritikus fontosságú a termék egyenletes minőségének és a folyamat hatékonyságának megőrzéséhez. Például egy vízkezelő üzemben egy lineáris szelep pontosan tudja szabályozni a vegyszerek adagolását, biztosítva a víz megfelelő kezelését. Egy másik releváns termék azValódi gyári közös nyomócsöves DENSO befecskendező szeleplap 05 # alkalmas: 23670 - 30030 095000 - 0940 095000 - 0630 OEM minőség.
A Denso arányos szelepek linearitásának javítása
A Denso arányos szelepek linearitásának javítására többféle stratégia is alkalmazható.
1. Fejlett gyártási technikák
A fejlett gyártási technikák, például a precíziós megmunkálás és a kiváló minőségű anyagok alkalmazása csökkentheti a gyártási tűréseket és javíthatja a szelep általános teljesítményét. Ez jobb linearitást és következetesebb működést eredményezhet.
2. Visszacsatolásvezérlő rendszerek
A visszacsatoló vezérlőrendszerek megvalósítása segíthet kompenzálni a szelep nemlinearitásait. A szelep kimenetének folyamatos figyelésével és a bemeneti jel ennek megfelelő beállításával a rendszer lineárisabb választ tud fenntartani.
3. Rendszeres karbantartás és kalibrálás
A Denso proporcionális szelepek rendszeres karbantartása és kalibrálása elengedhetetlen linearitásuk biztosításához. Ez magában foglalja a szelep tisztítását, a kopás ellenőrzését és a szelepbeállítások szükség szerinti beállítását.
Következtetés
A Denso arányos szelepek linearitása kritikus tényező a teljesítményükben és a különféle alkalmazásokhoz való alkalmasságukban. Mindenki számára, aki ezekkel a szelepekkel dolgozik, megérteni, hogy mit jelent a linearitás, az azt befolyásoló tényezőket, és hogyan lehet mérni és javítani.
Denso szelep beszállítóként elkötelezettek vagyunk amellett, hogy kiváló minőségű, kiváló linearitású szelepeket biztosítsunk. Ha Ön a Denso arányos szelepek piacán dolgozik, vagy kérdése van linearitásukkal és teljesítményükkel kapcsolatban, javasoljuk, hogy vegye fel velünk a kapcsolatot egy részletes megbeszélés érdekében, és vizsgálja meg, hogyan felelhetnek meg termékeink az Ön speciális igényeinek.
Hivatkozások
- "Fluid Power Engineering", Heinz P. Bloch
- "Automotive Engine Design" David Crolla
